Электронные динамометры АЦДС


Зарегистрированы в Госреестре РФ под № 32778-06

Электронные динамометры серии АЦДС предназначены для измерения статической силы сжатия.

Динамометры используются как образцовые приборы при периодической поверке силоизмерительных устройств испытательных машин и стендов и как рабочие динамометры, работающие на сжатие.


Функциональные возможности:

  • Автоматическая установка ноля
  • Высокое быстродействие
  • Измерения плавно меняющихся усилий
  • Фиксируют максимальное (пиковое) значение прилагаемых нарастающих или убывающих усилий

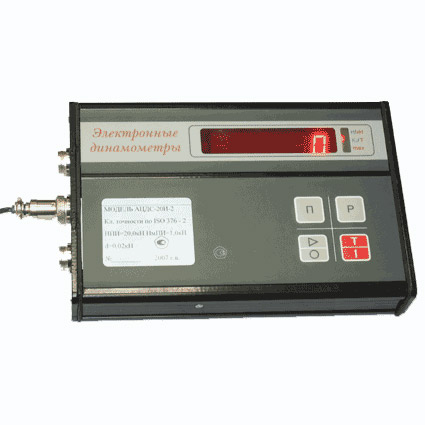

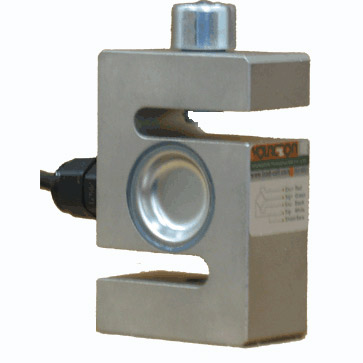

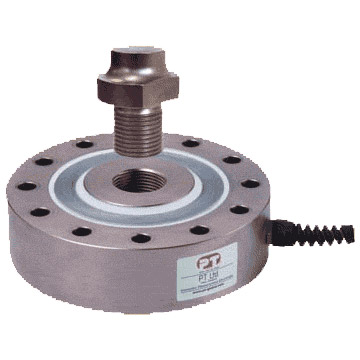

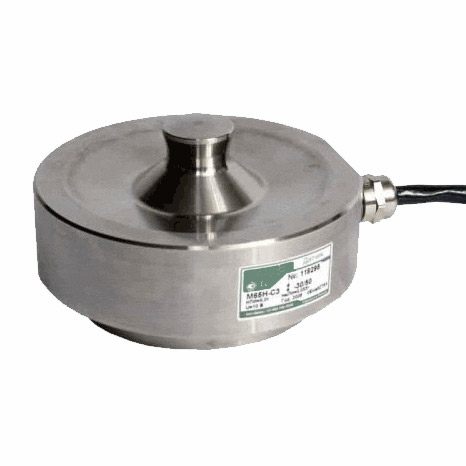

Динамометры представляют собой тензометрический датчик, соединенный кабелем связи с электронным измерительным индикатором.

В зависимости от условий применения динамометров, концевые опорные части могут выполняться в самых различных модификациях, не влияя на точность показаний.

Согласно требованиям ИСО 376 динамометры подразделяются на четыре класса точности. Класс точности определяется ценой деления шкалы отсчетного устройства d и рабочим диапазоном (НПИ - наибольший предел измерения, НмПИ – наименьший предел измерения).

Цена деления d (в зависимости от класса точности) должна быть не более:

Класс 00 – d=НмПИ/4000

Класс 05 – d=НмПИ/2000

Класс 1 – d=НмПИ/1000

Класс 2 – d=НмПИ/500

Значение НмПИ определяется, как величина большая или равная значению 0,02 НПИ.

Ниже приведены технические характеристики динамометров класса 1, наименьший предел измерения которых определен, как 5% от наибольшего и динамометров класса 2, НмПИ которых определяется как 10% НПИ.


Наименование (Исполнение) Наибольший предел измерения, кН Наименьший предел измерения, кН Цена деления, кН Габаритные размеры, не более, мм
Высота датчика Ширина датчика
АЦДС-0,1И-1 0,1 0,005 0,000005 95 95
АЦДС-0,2И-1 0.2 0.01 0,00001 95 95
АЦДС-0,5И-1 0.5 0.02 0,00002 95 95
АЦДС-1И-1 1 0.05 0,00005 95 95
АЦДС-2И-1 2 0.1 0,0001 95 95
АЦДС-5И-1 5 0.2 0,0002 95 95
АЦДС-10И-1 10 0.5 0.0005 95 95
АЦДС-10/1И-1 10 0.5 0.0005 95 95
АЦДС-10/2И-1 10 0.5 0.0005 40 105
АЦДС-20И/1И-1 20 1.0 0.001 110 110
АЦДС-20/2И-1 20 1.0 0.001 40 105
*АЦДС-20/4И-2 20 2.5 0.005 40 105
АЦДС-50И/1И-1 50 2.0 0.002 110 110
АЦДС-50/2И-1 50 2.0 0.002 40 105
*АЦДС-50/4И-2 50 5.0 0.01 40 105
АЦДС-100И/1И-1 100 5.0 0.005 180 150
АЦДС-100/2И-1 100 5.0 0.005 45 155
*АЦДС-100/4И-2 100 10.0 0.02 45 155
АЦДС-200И/1И-1 200 10.0 0.01 230 150
АЦДС-200/2И-1 200 10.0 0.01 55 155
АЦДС-200/3И-1 200 10.0 0.01 180 90
*АЦДС-200/4И-2 200 25.0 0.05 55 155
АЦДС-500/2И-1 500 20.0 0.02 65 205
АЦДС-500/3И-1 500 20.0 0.02 180 90
*АЦДС-500/4И-1 500 50.0 0.1 65 205
АЦДС-1000/2И-1 1000 50.0 0.05 90 280
АЦДС-1000/3И-1 1000 50.0 0.05 280 90
*АЦДС-1000/4И-1 1000 50.0 0.2 90 280
АЦДС-2000/3И-1 2000 100.0 0.1 300 120

Время установления результатов измерения - 0,5 с

Предел допускаемой относительной суммарной погрешности для 1-ого класса - ± 0,24 %

Предел допускаемой относительной суммарной погрешности для 2-ого класса - ± 0,45 %


Нормальные условия эксплуатации:

- Температура окружающего воздуха - +10°C ~ +35°C

- Относительная влажность - 40 % ~ 85%

- Предельная рабочая температура** - -30°C ~ +50°C

- Безопасная перегрузка - 150%

- Максимальная перегрузка - 200%

- Класс пылевлагозащищенности - IP66

- Длина кабеля - 3 м (стандарт), возможно удлинение до 50 м

- Гальванически развязанный интерфейс RS 232


* Динамометры исполнения 4 изготавливаются только 2-ого класса и используются только как стационарные (анкерное крепление)

** Допускается эксплуатация динамометра при условиях, отличных от нормальных условий эксплуатации. В этом случае возможно увеличение относительной суммарной погрешности, но не более чем ± 2%
