Динамометры растяжения элетронные серии АЦДР
Зарегистрированы в Госреестре РФ под № 32778-06
Электронные динамометры серии АЦДР предназначены для измерения статической силы растяжения.
Динамометры используются как образцовые приборы 1-ого и 3-его разряда, применяемые при периодической поверке силоизмерительных устройств испытательных машин и стендов и как рабочие динамометры, работающие на растяжение.
Не исключена возможность применения динамометров для измерения плавно меняющихся усилий.
Электронные динамометры позволяют фиксировать максимальное (пиковое) значение прилагаемых нарастающих или убывающих усилий.

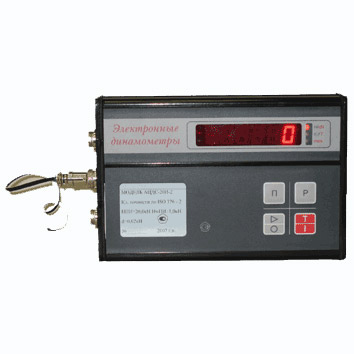

Динамометры представляют собой тензометрический датчик, соединенный кабелем связи с электронным измерительным индикатором. С целью расширения области применения динамометров используются датчики нескольких типоразмеров, определяющие размеры динамометра.
В зависимости от условий применения динамометров, концевые захватные части могут выполняться в самых различных модификациях, не влияя на точность показаний. Согласно требованиям ИСО 376 динамометры подразделяются на четыре класса точности, которые определяются ценой деления и рабочим диапазоном.
Ниже приведены технические характеристики динамометров класса 1, наименьший предел измерения которых определен, как 5% от наибольшего.
| Наименование (Исполнение) | Наибольший предел измерения, кН | Наименьший предел измерения, кН | Цена деления устройства, кН | Габаритные размеры, не более, мм | |
| Длина (высота) датчика | Диаметр проушины | ||||
| АЦДР-0,1И-1 | 0.1 | 0.005 | 0.000005 | 95 | 6 |
| АЦДР-0,2И-1 | 0.2 | 0.01 | 0.00001 | 95 | 6 |
| АЦДР-0,5И-1 | 0.5 | 0.02 | 0.00002 | 95 | 12 |
| АЦДР-1И-1 | 1 | 0.05 | 0.00005 | 95 | 12 |
| АЦДР-2И-1 | 2 | 0.1 | 0.0001 | 95 | 12 |
| АЦДР-5И-1 | 5 | 0.2 | 0.0002 | 95 | 12 |
| АЦДР-10И-1 | 10 | 0.5 | 0.0005 | 95 | 12 |
| АЦДР-20И-1 | 20 | 1.0 | 0.001 | 110 | 18 |
| АЦДР-50И-1 | 50 | 2.0 | 0.002 | 110 | 18 |
| АЦДР-50/2И-1 | 50 | 2.0 | 0.002 | 200 | 22 |
| АЦДР-100И-1 | 100 | 5.0 | 0.005 | 180 | 30 |
| АЦДР-100/2И-1 | 100 | 5.0 | 0.005 | 230 | 38 |
| АЦДР-200И-1 | 200 | 10.0 | 0.01 | 200 | 36 |
| АЦДР-200/2И-1 | 200 | 10.0 | 0.01 | 230 | 38 |
| АЦДР-200/2*И-1 | 200 | 10.0 | 0.01 | 460 | 51 |
| АЦДР-500/2И-1 | 500 | 20.0 | 0.02 | 540 | 72 |
| АЦДР-1000/2И-1 | 1000 | 50.0 | 0.05 | 630 | 96 |
| АЦДР-1500/2И-1 | 1500 | 100.0 | 0.1 | 810 | 110 |
| АЦДР-2000/2И-1 | 2000 | 100.0 | 0.1 | 870 | 122 |
Время установления результатов измерения - 0,5 с
Пределы допускаемого относительного размаха показаний - 0,20%
Пределы допускаемого относительного гистерезиса - ± 0,30 %
Предел допускаемой относительной суммарной погрешности - ± 0,24 %
Нормальные условия эксплуатации:
- Температура окружающего воздуха - +10°C ~ +35°C
- Относительная влажность - 40% ~ 85%
Предельная рабочая температура** - -30°C ~ +50°C
Безопасная перегрузка - 150%
Максимальная перегрузка - 200%
Класс пылевлагозащищенности - IP66
Длина кабеля - 3 м (стандарт), возможно удлинение до 50 м
Гальванически развязанный интерфейс RS 232
* Возможно беспроводное подключение электронного измерительного индикатора
** Допускается эксплуатация динамометров, как рабочих, при условиях отличных от нормальных условий эксплуатации. В этом случае возможно увеличение относительной суммарной погрешности, но не более чем ± 1%
