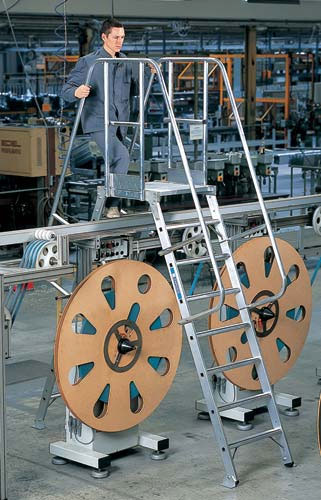

ZARGES Z600. Стационарные лестничные переходы.

• Частично соответствуют стандартам EN 131 и EN ISO 14122.
• Общая нагрузка – 150 кг.
• Ступени глубиной 80 мм с тройной вальцовкой и пластиковыми вставками для предотвращения скольжения. Расстояние между ступенями – 260 мм.
• Наклон: 68°.
• Основания стоек оснащены уголками для крепления к полу.
• Оборудованы перилами и поручнем с одной стороны.
• Перила высотой 1,10 м с коленной и нижней планками.
• Вторые перила – за дополнительную плату. Установка необходима, начиная с высоты площадки 1,00 м.
• Поставляются удобными для монтажа фрагментами.
• Три варианта длины рабочей площадки: 600 мм, 1000 мм, 1400 мм.
• Внешняя ширина лестницы и площадки – 740 мм, внутренняя – 600 мм.
• Стойки выполнены из профиля прямоугольного сечения с окантовкой по периметру; стальные части оцинкованы.
• Высота по вертикали = высота прохода в свету + 75 мм.

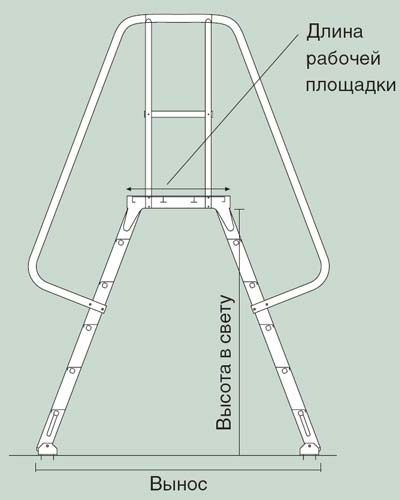

>> схема расчёта габаритов переходов

Стационарные лестничные переходы

Количество ступеней	3	3	3	4	4	4
Высота в свету, мм	720	720	720	980	980	980
Длина площадки, мм	600	1000	1400	600	1000	1400
Вынос, мм	1215	1615	2015	1425	1825	2225
Номер по каталогу	59 103	59 113	59 123	59 104	59 114	59 124

Количество ступеней	5	5	5	6	6	6
Высота в свету, мм	1240	1240	1240	1500	1500	1500
Длина площадки, мм	600	1000	1400	600	1000	1400
Вынос, мм	1635	2035	2435	1845	2245	2645
Номер по каталогу	59 105	59 115	59 125	59 106	59 116	59 126

Количество ступеней	7	7	7	8	8	8
Высота в свету, мм	1760	1760	1760	2020	2020	2020
Длина площадки, мм	600	1000	1400	600	1000	1400
Вынос, мм	2055	2455	2855	2265	2665	3065
Номер по каталогу	59 107	59 117	59 127	59 108	59 118	59 128

Количество ступеней	9	9	9	10	10	10
Высота в свету, мм	2280	2280	2280	2540	2540	2540
Длина площадки, мм	600	1000	1400	600	1000	1400
Вынос, мм	2475	2875	3275	2685	3085	3485
Номер по каталогу	59 109	59 119	59 129	59 110	59 120	59 130
