Динамометры общего назначения ДПУ применяются для измерения статических, растягивающих усилий от 0,001 до 500 Кн.
1. Динамометры с пределом измерений от 0,01 до 10 кН
Динамометры:
- 5029 ДПУ-0,1-2 (*ДПУ-0,01-2),
- 5030 ДПУ-0,2-2 (*ДПУ-0,02-2),
- 5031 ДПУ-1-2 (*ДПУ-0,1-2),
- 5032 ДПУ-2-2 (*ДПУ-0,2-2),
- 5033 ДПУ-5-2 (*ДПУ-0,5-2),
- 5155 ДПУ-10-2
соответствуют 2-му классу точности и предназначены для работы в помещениях лабораторного типа при температуре окружающей среды от +10°С до + 35°С и относительной влажности не более 80%.
Измерение усилия производится в килоньютонах (кН). Для приближенного определения массы взвешиваемого груза в кг значение растягивающего усилия в кН необходимо умножить на 100.
(* Маркировка динамометров производства до 1991 года)
Наименование характеристик |
5029
ДПУ-0,1-2 |
5030
ДПУ-0,2-2 |
5031
ДПУ-1-2 |
5032
ДПУ-2-2 |
5033
ДПУ-5-2 |
5155
ДПУ-10-2 |
Пределы измерения, кН: наибольший
наименьший |
0.1
0.005 |
0.2
0.01 |
1
0.05 |
2
0.1 |
5
0.25 |
10
1 |
Цена деления шкалы, кН | 0.001 | 0.002 | 0.01 | 0.02 | 0.05 | 0.1 |
Габаритные размеры, мм, не более: длина
ширина высота |
335
200 52 |
335
200 52 |
345
200 60 |
345
200 60 |
345
200 60 |
435
200 70 |
Масса, кг, не более | 1.4 | 1.5 | 1.8 | 1.9 | 2.1 | 4.5 |
Допускаемая перегрузка, % от наибольшего предела измерения | 200 | 100 | ||||
Пределы допускаемой основной погрешности показаний динамометров | не более ± 2 % от наибольшего предела измерения | |||||
Предел допускаемого значения вариации показаний динамометров | не превышает абсолютное значение предела допускаемого значения основной погрешности | |||||
Порог реагирования | не превышает 0.5 % наибольшего предела измерения | |||||
Невозвращение стрелки на нулевую отметку шкалы после разгрузки. | не превышает 0.5 цены деления шкалы |
2. Динамометры с пределом измерений от 20 кН до 500 кН
Динамометры:
- ДПУ-20 (*9016 ДПУ-20);
- ДПУ-50 (*9016 ДПУ-50);
- ДПУ-100 (*9016 ДПУ-100)
соответствуют 1-му классу точности,
а динамометры:
- ДПУ/1-200 (*ДПУ-200);
- ДПУ/1-500 (*ДПУ-500)
2-му классу точности по ГОСТ 8.401-80.
По устойчивости к климатическим воздействиям динамометры соответствуют испонению УХЛ, категории размещения 2 ГОСТ 15150-69, но для работы при температуре окружающей среды от -10°С до + 45°С.
Измерение усилия производится в килоньютонах (кН). Для приближенного определения массы взвешиваемого груза в тоннах значение растягивающего усилия необходимо разделить на 10.
(* Маркировка динамометров производства до 2001 года)
Пределы дополнительной погрешности, вызванной изменением температуры окружающей среды, в рабочем диапазоне температур (20±5°С),отличных от температуры нормальных условий, составляют на каждые 10°С:
- 0,5 основной погрешности - для динамометров 1-ого класса;
- 0.25 основной погрешности – для динамометров 2-ого класса.
Наименование характеристик | ДПУ-20 | ДПУ-50 | ДПУ-100 | ДПУ-200 | ДПУ-500 |
Пределы измерения, кН: наибольший
наименьший |
20
2 |
50
5 |
100
10 |
200
20 |
500
50 |
Цена деления шкалы, кН | 0,2 | 0,5 | 1,0 | 2 | 5 |
Габаритные размеры, мм, не более: длина
ширина высота |
560
280 150 |
700
280 170 |
780
280 200 |
680
354 144 |
825
354 163 |
Масса, кг, не более | 10 | 18 | 20 | 35 | 42 |
Допускаемая перегрузка, % от наибольшего предела измерения | 50 | ||||
Пределы допускаемой основной погрешности показаний динамометров | не более ± 1 % от наибольшего предела измерения | не более ± 2 % от наибольшего предела измерения | |||
Предел допускаемого значения вариации показаний динамометров | не превышает абсолютное значение предела допускаемого значения основной погрешности | ||||
Порог реагирования | не превышает 0.5 % наибольшего предела измерения | ||||
Невозвращение стрелки на нулевую отметку шкалы после разгрузки. | не превышает 0.5 цены деления шкалы |
1. Динамометры растяжения и сжатия с пределом измерений до 50 кН
Динамометры растяжения (сжатия) ДОРМ-3-0,5У (ДОСМ-3-0,5У); ДОРМ-3-2У (ДОСМ-3-1У); ДОРМ-3-5У (ДОСМ-3-2У); ДОРМ-3-10У (ДОСМ-3-10У); ДОРМ-3-50У (ДОСМ-3-30У; ДОСМ-3-50У) предназначены для поверки рабочих средств измерений в помещениях лабораторного типа.
Динамометры растяжения ДОРМ-3 | Динамометры сжатия ДОСМ -3 |
|
Динамометры поставляются в деревянных футлярах с переходными элементами, паспортом и свидетельством с таблицей номинальных значений, выданным органами Госстандарта России.
Наименование характеристик | ДОРМ-3 | ДОСМ-3 | |||||||||
0.5У | 2У | 5У | 10У | 50У | 0.5У | 1У | 2У | 10У | 30У | 50У | |
Пределы измерения, кН: наибольший
наименьший |
0.5
0.05 |
2
0.2 |
5
0.5 |
10
1 |
50
5 |
0.5
0.005 |
1
0.1 |
2
0.2 |
10
1 |
30
3 |
50
5 |
Цена деления шкалы, % | не менее 0.1% наибольшего предела измерения | ||||||||||
Габаритные : длина
размеры, мм, : ширина не более : высота |
220
65 335 |
220
65 332 |
220
65 330 |
240
90 260 |
240
90 260 |
260
50 140 |
260
50 140 |
260
50 140 |
235
160 105 |
235
165 115 |
272
165 115 |
Масса, кг, не более | 1.5 | 1.6 | 2.0 | 3.8 | 4.2 | 1.4 | 1.5 | 1.6 | 2.45 | 2.95 | 3.4 |
Размах показаний динамометров для возрастающих и убывающих нагрузок не превышает: | от 10 до 20 % наибольшего предельного значения - 0.5% от измеряемой величины от 20 до 100 % наибольшего предельного значения - 0.3% от измеряемой величины | ||||||||||
Порог реагирования | не превышает 0.02 % наибольшего предела измерения |
2. Динамометры растяжения с пределом измерений от 100 кН до 2000 кН
Динамометры растяжения ДОРМ-3-100У; ДОРМ-3-200У; ДОРМ-3-500У; ДОРМ-3-1000У; ДОРМ-3-2000У предназначены для измерения статической силы растяжения при периодической поверке испытательных машин и стендов.
Динамометры представляют собой упругое стальное цилиндрическое тело с механическим измерительным индикатором часового типа и переходными элементами - резьбовыми шпильками, соединенными с упругим элементом при подготовке к работе и фиксируемые контргайками при нагрузке, превышающей наибольший предел измерения на 10 %.
Отсчет показаний динамометров ведется в условных единицах - делениях шкалы индикатора часового типа. При поверке динамометра составляется таблица номинальных значений силы в делениях часового индикатора, которая используется при поверке испытательных машин и стендов.
Размах показаний (разность между наибольшим и наименьшим показаниями из 3-х измерений для возрастающих и убывающих нагрузок) в диапазоне измерений в процентах от наибольшего предела измерения, не более, % от измеряемого значения:
от 10 до 20 % - 0,5 ; от 20 до 100 % - 0,3
Разность средних показаний при нагружении и разгружении при 50 % - ной нагрузке - не более 0,5 % от измеряемого значения.
Динамометры поставляются в деревянных футлярах с переходными элементами, паспортом и свидетельством с таблицей номинальных значений, выданным органами Госстандарта России.
Наименование характеристик |
Значения характеристик динамометра ДОРМ-3 |
||||
100У | 200У | 500У | 1000У | 2000У | |
Пределы измерения, кН:
•наибольший •наименьший |
100
|
200
|
500
|
1000
|
2000
|
Цена наименьшего деления шкалы отсчетного устройства не более, % наибольшего предела измерения |
0,2 |
||||
Габаритные размеры, не более, мм:
•длина •присоединительные размеры |
422
|
423
|
429
|
515
|
515
|
Масса, не более, кг |
6 |
6,2 |
8,4 |
24,5 |
29,5 |
3. Динамометры сжатия с пределом измерений от 100 кН до 2000 кН
Динамометры сжатия ДОСМ-3-100У; ДОСМ-3-200У ДОСМ-3-500У; ДОСМ-3-1000У; ДОСМ-3-2000У предназначены для измерения статической силы сжатия при периодической поверке испытательных машин и стендов.
Динамометры представляют собой упругое стальное цилиндрическое тело с механическим измерительным индикатором часового типа и стальными опорами. Отсчет показаний динамометров ведется в условных единицах - делениях шкалы индикатора часового типа. При поверке динамометра составляется таблица номинальных значений силы в делениях часового индикатора, которая используется при поверке испытательных машин и стендов.
Размах показаний (разность между наибольшим и наименьшим показаниями из 3-х измерений для возрастающих и убывающих нагрузок) в диапазоне измерений в процентах от наибольшего предела измерения, не более, % от измеряемого значения:
от 10 до 20 % - 0,5 ; от 20 до 100 % - 0,3
Разность средних показаний при нагружении и разгружении при 50 % - ной нагрузке - не более 0,5 % от измеряемого значения.
Динамометры поставляются в деревянных футлярах с переходными элементами, паспортом и свидетельством с таблицей номинальных значений, выданным органами Госстандарта России.
Наименование характеристик |
Значения характеристик динамометра ДОСМ-3 |
||||
100У | 200У | 500У | 1000У | 2000У | |
Пределы измерения, кН:
•наибольший •наименьший |
100
|
200
|
500
|
1000
|
2000
|
Цена наименьшего деления шкалы отсчетного устройства не более, % наибольшего предела измерения | 0,2 | ||||
Габаритные размеры, не более, мм:
•диаметр опоры •высота |
80
|
80
|
80
|
110
|
120
|
Масса, не более, кг |
6 |
6,2 |
6,5 |
11 |
15 |
Динамометры общего назначения применяются для измерения статических, растягивающих усилий.
Динамометры:
ДРВ-2-2
ДРВ-5-2
ДРВ-10-2
ДРВ-15-2
соответствуют 2-му классу точности и предназначены для работы при температуре окружающей среды от -5°С до + 40°С и относительной влажности не более 98%.

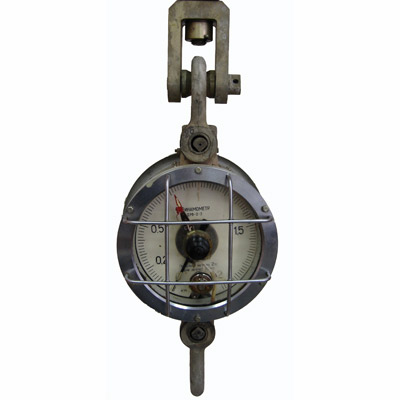

Отличительные особенности динамометров ДРВ
измерение усилия производится в килограммах (кгс)
конструкция имеет электрическое сигнальное устройство, позволяющее фиксировать достижение установленного значения силы
прибор имеет влагозащищенное исполнение
Динамометры поставляются в деревянных футлярах, в комплект также входят вертлюг и кабель для подключения сигнального устройства.
Наименование характеристик | ДРВ-2-2 | ДРВ-5-2 | ДРВ-10-2 | ДРВ-15-2 |
Пределы измерения, кгс:
наибольший наименьший |
200 2000 |
500 5000 |
1000 10000 |
1500 15000 |
Цена деления шкалы, кгс | 20 | 50 | 100 | 250 |
Габаритные размеры, мм, не более: длина с вертлюгом
ширина высота |
740 235 170 |
860 235 170 |
880 235 170 |
1015 235 170 |
Масса, кг, не более | 18 | 25 | 26 | 38 |
Д иаметр шкалы, мм | 170 | |||
Пределы допускаемой основной погрешности показаний динамометров | не более ± 2 % от наибольшего предела измерения | |||
Напряжение питающей сети для сигнального устройства, В | 24 |
Динамометры ДСП предназначены для измерения весовой нагрузки на опорные подшипники при центрировании валопроводов и для регулирования положения подшипников по действующей на них нагрузке. Динамометры работают в паре по признаку одинаковых показаний индикаторов при предельной нагрузке. Динамометры ДСП имеют семь типоразмеров, отличающихся предельной нагрузкой.
Пределы измерений |
ДСП-1 | ДСП-2 | ДСП-3 | ДСП-4* | ДСП-5 | ДСП-6 | ДСП-7 | |
нижний | N | 1470 | 2940 | 7350 | 7350 | 13330 | 17640 | 29400 |
кгс | 150 | 300 | 750 | 750 | 1350 | 1800 | 3000 | |
верхний | N | 4900 | 9800 | 24500 | 24500 | 44100 | 58800 | 98000 |
кгс | 500 | 1000 | 2500 | 2500 | 4500 | 6000 | 10000 |
*укороченный
