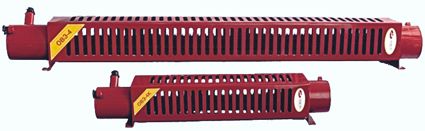

Взрывозащищенные электрообогреватели ОВЭ-4


Обогреватели электрические взрывозащищенные ОВЭ - 4 предназначены для обогрева взрывоопасных зон помещений и наружных установок согласно ГОСТ Р 51330.13-99 (МЭК 60079-14-96), гл.7.3 ПУЭ и другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных зонах.

Обогреватель имеет взрывозащищенное исполнение, с видом взрывозащиты “взрывонепроницаемая оболочка” по ГОСТ Р 51330.1-99 (МЭК 60079-1-98) и уровнем взрывозащиты «взрывобезопасный» с маркировкой взрывозащиты 1Ехd11АТ3 Х по ГОСТ Р 51330.0-99 (МЭК 60079-0-98).



Вид климатического исполнения обогревателя УХЛ3 по ГОСТ 15150-69.

Обогреватели предназначены для эксплуатации в диапазоне температур от -25° до +15° С.

Знак Х, следующий за маркировкой взрывозащиты, означает, что при эксплуатации изделия необходимо соблюдать следующие требования (особые условия):

  • устанавливать обогреватель на расстоянии 200 мм от стен и пола;
  • запрещается включать обогреватель в сеть с номинальным напряжением выше 380 В;
  • запрещается включать обогреватель без токовой защиты;
  • запрещается эксплуатировать обогреватель во взрывоопасных зонах с температурой окружающей среды выше +150С.

Обогреватель проходит систематические испытания на взрыв в институте им. Скочинского г. Москва.


Характеристика ОВЭ-4К ОВЭ-4 ОВЭ-4Т
Напряжение, В 380 380 380(220)
Номинальная мощность, кВт 1.0 1.8 1.8
Число фаз 3(380) 3(380) 3N(380)
Род тока
переменный
Колебание напряжения, % от +10 до -15 от +10 до -15 от +10 до -15
Степень защиты от внешних воздействий по ГОСТ 14254-80 IP54 IP54 IP54
Габариты, мм 186x179x1566 186x179x980 186x179x1566
Масса, кг, не более 22 38 40
Средний срок службы, лет, не менее 8 8 8
Средняя наработка на отказ, час, не менее 7000 7000 7000
Цена с НДС, руб

Пример записи обогревателя при заказе и в документации другой продукции, в которой он может быть применен:

Обогреватель электрический взрывозащищенный ОВЭ-4Т 1,8/380(220) ТУ 3442-001-36901397-98.

Структура условного обозначения:

  • ОВЭ - обогреватель электрический взрывозащищенный;
  • 4 - номер разработки;
  • Т - конструктивное исполнение с изолированной нейтралью (с глухозаземленной нейтралью буква отсутствует);
  • 1,8 - номинальная потребляемая мощность, кВт;
  • 380 (220) - рабочее напряжение, В (380/220 В - для исполнения с изолированной нейтралью, 380 - глухозаземленная нейтраль).

pics

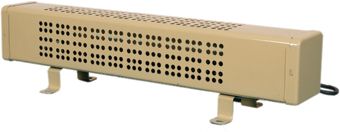

Печь электронагревательная ПЭТ


Обогреватель электрический ПЭТ предназначен для обогрева служебных и производственных помещений.

  • Обогреватели просты в эксплуатации и обслуживании, не требуют специального монтажа.
  • Возможна комплектация обогревателя ПЭТ-4 шнуром питания.
  • Возможно стационарное закрепление обогревателя на объекте через отверстия в кронштейнах.

Обогреватель состоит из перфорированного корпуса, изготовленного из листовой стали, в котором установлены два оребренных трубчатых электронагревателя (ТЭНР). К корпусу приварены два кронштейна с отверстиями диаметром 12 мм для стационарного закрепления обогревателя.

Характеристика ПЭТ-2 ПЭТ-3 ПЭТ-4
Напряжение, В 380 ±10% 110 ±10% 220 ±10%
Номинальная мощность, кВт 1.0 1.0 1.0
Номинальный режим работы
продолжительный
Габариты, мм 150x125x623 150x125x623 150x125x623
Масса, кг, не более 3.5 3.5 3.5
Цена с НДС, руб
